Chargeur de boîte murale intelligente de 22 kW

La structure du produit

Présentation vidéo du produit

Paramètre du produit



spécification
Modèle	TS-EVC07-003(S)	TS-EVC11-003(S)	TS-EVC22-003(S)
Propriétés électriques
Tension	230 V CA ± 10 %	380 V CA ±10 %	380 V CA ±10 %
Courant de sortie	32A	16A	32A
Fréquence	50/60Hz	50/60Hz	50/60Hz
Puissance de sortie	7kw	11kw	22kw
Protection contre les courants résiduels	TYPE   A (30 mA   CA)
Conception
Prise de charge	Câble de chargement de 4,5 M avec fiche type 1/2 ou prise type 2
Ligne électrique entrante	0,5M
Matériau du boîtier	PCV0 pour l’extérieur
Méthode d’installation	Montage mural/sur pied
Protocole de communication	OCPP 1.6J-SON
Norme de sécurité	EN IEC61851-21-2-2021;EN IEC61000-6-1-2019;EN IEC61000-6-2-2019; EN IEC61000-6-3-2021;EN IEC61851-1-2019;EN IEC61000-6-42019; ETSI EN300 328 V2.2.2:2019;ETSI EN 300 330 V2.1.1:2017; ETSI EN301 489-1 V2.2.3:2019;ETSI EN301 489-3 V2.1.1:2019; ETSI EN301 489-17 V3.2.4:2020;EN IEC62311:2020;IEC61851-1-2017
garantie	2 ans
Performance environnementale
Niveau de protection	IP65
Altitude de travail	≤2000M
Site de candidature	Intérieur extérieur
Température de fonctionnement	-30 ℃-+50 ℃
Humidité de travail	5 % à 95 %.   Pas de condensation
Pression atmosphérique	80 kPa à 101 kPa
Fonctionnalité

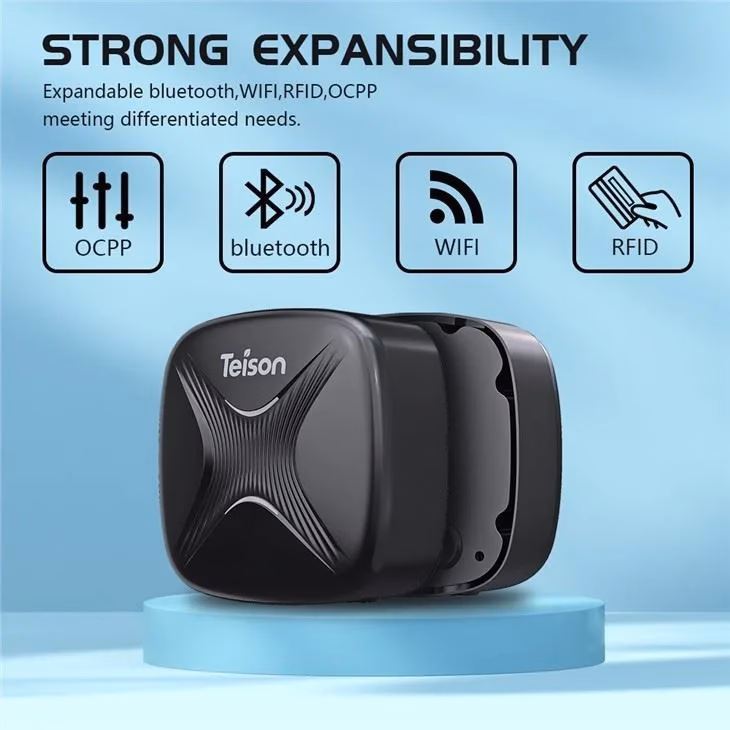

Passerelle réseau	Bluetooth et WIFI par défaut

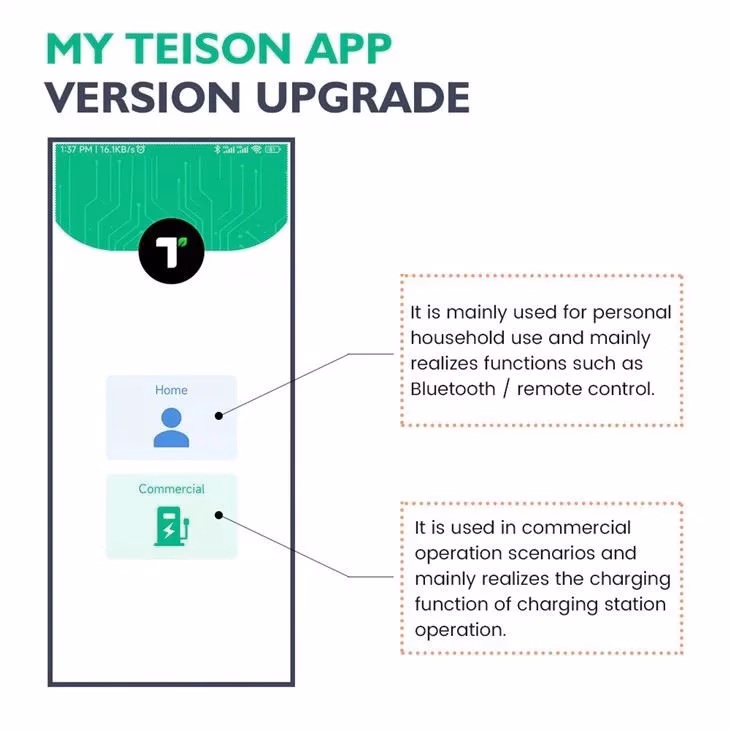

Application mobile Ues et Android supportée) fonctionne sous Bluetooth	Charge programmée, démarrez la charge. Arrêtez la charge. Réglage actuel (mémorisable), interrupteur de charge plug and play sur l’application, état de charge affiché sur l’application.
Fonctions APP ajoutées sous WIFI/4G	Enregistrements de charge affichés sur l’application mobile, affichage et mise à jour du code PIN. Fonction de mise à jour du firmware (OTA), contrôle de plusieurs boîtes murales.

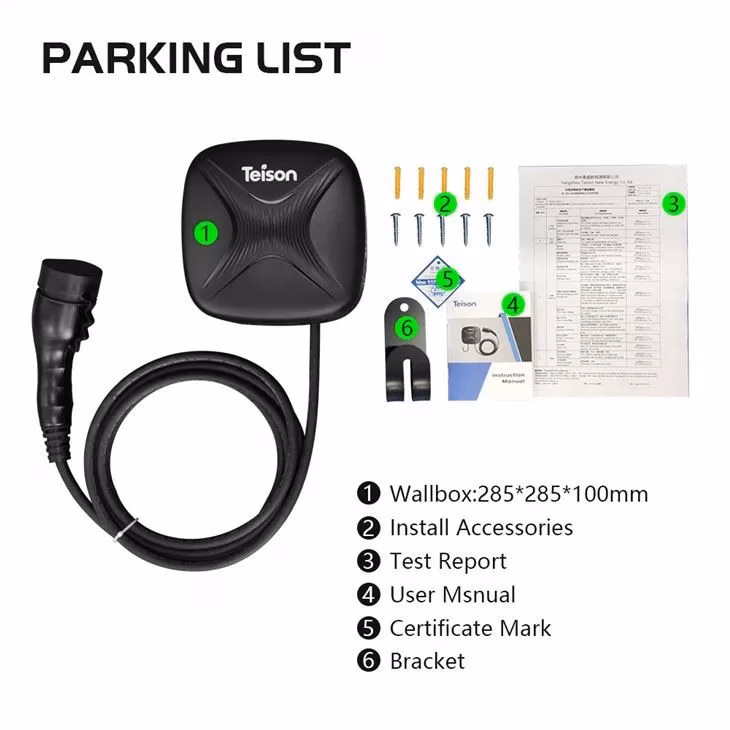

Détails d’emballage
Taille du produit	228,5*228,5*100mm
Poids du produit	4,4 kg	5,2 kg	5,4 kg
Canfig en option
Protection contre les courants résiduels	TYPE B (AC 30MA + DC 6MA) en option
Passerelle réseau	4G en option
Détection O-PEN	en option
RFID	en option (avec 3 cartes RFID)

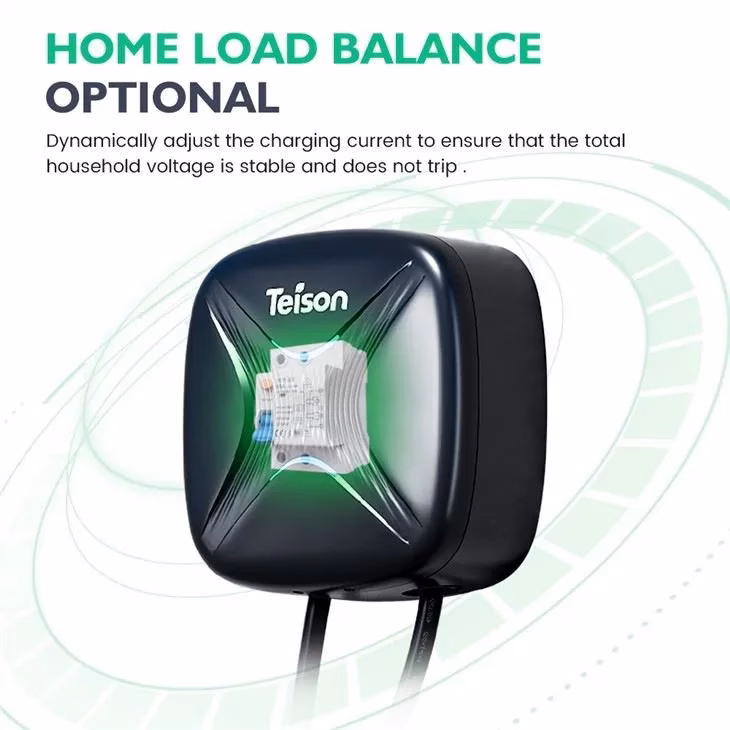

Équilibre de charge	RS485 meter/CT-Clamp as optional
Installation method	Stand-pile



Product Features



1. The use of high-stability, high-performance ARM chips and powerful system resources make this product more stable and reliable;

2. It has complete protection functions: over-voltage and under-voltage protection, AC input and output over-current protection, output current limit, over-current protection, over-temperature protection, D-level lightning protection, etc.;

3. The structure of the whole machine adopts rainproof and dustproof design, and the protection grade is IP65, which meets the requirements of outdoor operation.



4. Applying for CE certification.(TUV-mark)

5. Safe and reliable, with multiple fault protection, suitable for household.

6. Easy installation, wall mounted or pole mounted for optional.

7. IP65&IK10 rated for indoor or outdoor applications.

8. LOGO, color, function etc. are customizable.

9. OEM/ODM including size, shape etc. are available.

Product Functions

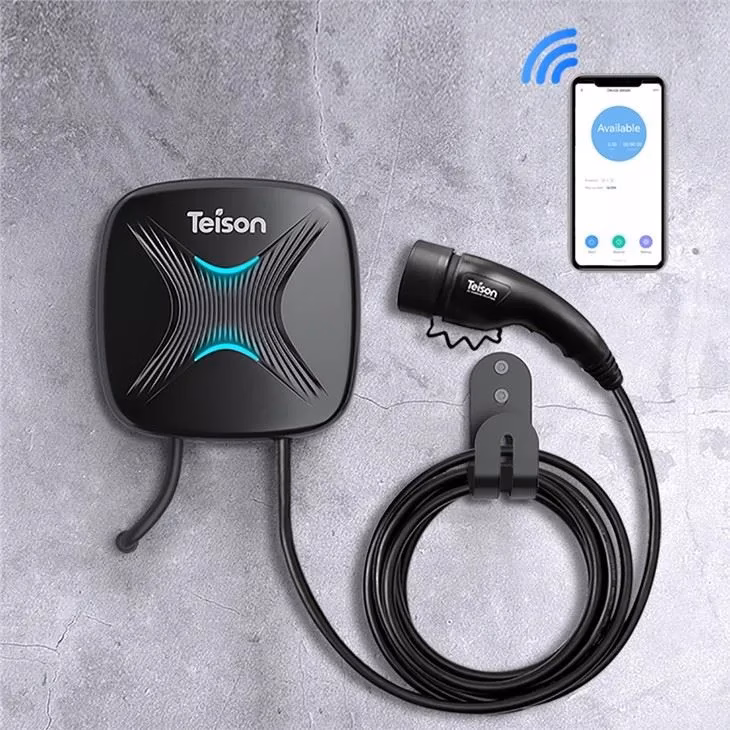

This is an APP wall-mounted charger and suitable for all homes. It is easy to setup, stable in performance, and has a complete protection mechanism. The APP could show current, consumption and other detailed charging parameters. Also, those parameters could be set through the APP before charging Automatic upgrade program could always keep latest version. The charger can be used with stand.

Easy To Install

The instalation pracess is simple and efficient, and the esti-mated time is max 15 minutes.

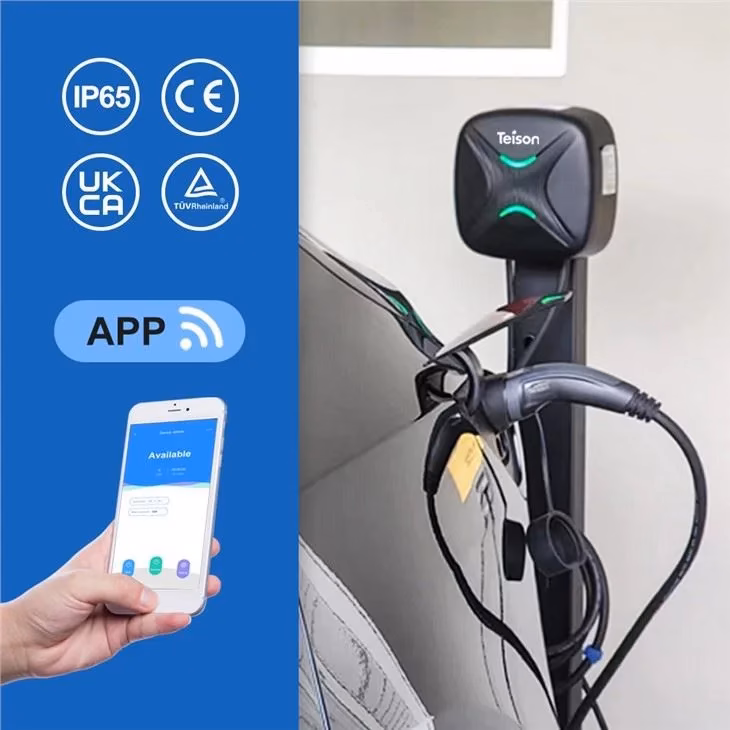

The product has a supporting stand, which is easy for installation and outdoor use without the walls.

Matters Needing Attention

▷Do not submerge the charger in water.

▷Do not operate the charger beyond the working temperature ranger or in extremely humid environments.

▷Do not use an external heat source to dry the charger, or insert foreign objects such as cotton swabs or paper towels into the charging port.

▷Do not use when the equipment and cables are found to be damaged.

▷Do not use the device for charging in addition to electric vehicles.

▷The precautions for use include but are not limited to those listed above.Any safety hazards you are not sure, please contact after-sales service.
